發布:dxwk | 發布時間: 2012年10月29日工程選用復合式排氣閥進行水錘防護，要求輸水管任何節點的負壓不得超過2mH2O，確定排氣閥安裝位置的分析計算過程如下。
首先對未安裝復合式排氣閥的輸水管進行停泵水錘計算，當某一節點相對壓強≤-2 mH2O時，停止計算，輸出該節點編號，然后將該節點按照有復合式排氣閥的邊界條件重新進行計算，找出下一個相對壓強≤-2 mH2O的節點，直至輸水管全線負壓不超過2 mH2O。

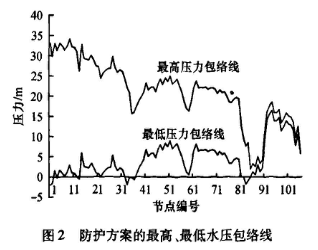

在節點設置復合式排氣閥后，系統發生停泵水錘時輸水管最高、最低壓力見表2，最高、最低壓力包絡線見圖2。
與不采取防護措施相比，安裝復合式排氣閥后，緩閉閥邊界最高壓力由74.18 mH2O下降至33.09 mH2O，最低壓力由汽化壓力上升到-1.92mH2O，管路最高壓力由75.47 mH2O下降至34.59mH2O，最低壓力由汽化壓力上升到-1.84mH2O。
